水泵使用效果與機械密封選型、安裝的重要關系

機械密封件屬于精密、結構復雜的機械配件，是各種泵類設備的關鍵零部件。

對于泵類，超過50%的泄露原因往往就在機械密封上！所以，今天這一期內容帶大家來詳細了解設備機械密封的選型、正確的安裝使用等知識。



一、常用機械密封主要零件材料



二、機封選型方法

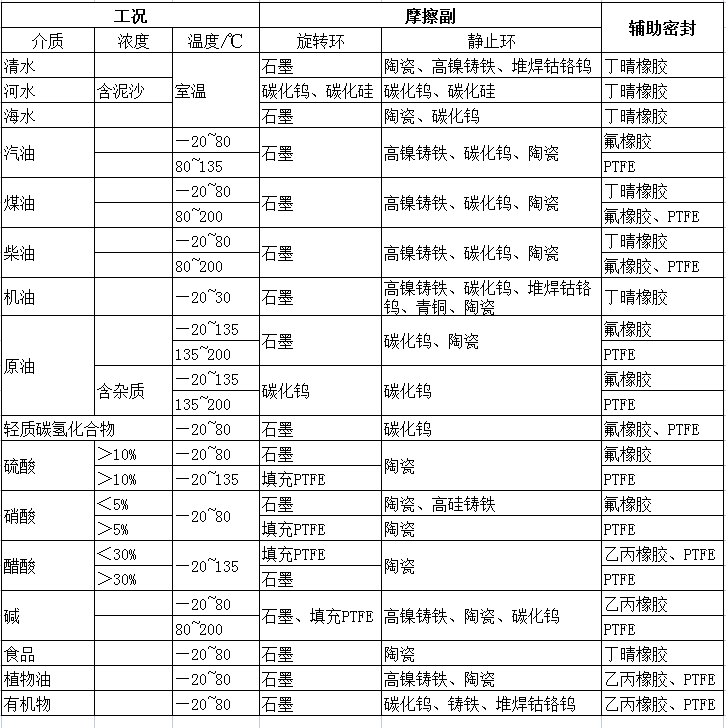

機械密封按工況和介質的不同，有耐高溫、耐低溫機械密封，耐高壓、耐腐蝕機械密封，耐顆粒介質機械密封和適應易汽化的輕質烴介質的機械密封等，應根據不同的工況選取不同結構型式和材料的機械密封。見下圖：

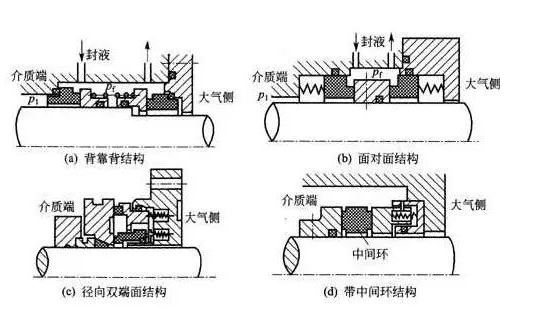

1.根據密封腔壓力，確定密封結構采用平衡型或非平衡型，單端面或雙端面等。

2.根據工作速度，確定采用旋轉式或靜止式，流體動壓式或非接觸型。

3.根據溫度及流體性質，確定摩擦副和輔助密封材料，以及正確選擇潤滑、沖洗、保溫、冷卻等機械密封循環保護系統等。

4.根據安裝密封的有效空間，確定采用多彈簧或單彈簧或波形彈簧，內裝式或外裝式。

三、機械密封的安裝與使用要求

1.機械密封對機器精度的要求（以泵用機械密封為例）

（1）安裝機械密封部位的軸（或軸套）的徑向跳動公差最大不超過0.04～0.06mm。

（2）轉子軸向竄動不超過0.3mm。

（3）密封腔體與密封端蓋結合的定位端面對軸（或軸套）表面的跳動公差最大不超過0.04～0.06mm。

2.密封件的確認

（1）確認所安裝的密封是否與要求的型號一致。

（2）安裝前要仔細地與總裝圖對照，零件數量是否齊全。

（3）采用并圈彈簧傳動的機械密封，其彈簧有左、右旋之分，須按轉軸的旋向來選擇。

3.安裝

安裝方法隨機械密封型式、設備的種類不同而有所不同，但其安裝要領幾乎都相同，安裝步驟和注意事項如下：

（1）安裝尺寸的確定

安裝時，應按產品的使用說明書或樣本，保證機械密封的安裝尺寸。

（2）裝入前，軸（軸套）、壓蓋應無毛刺，軸承狀況良好；密封件、軸、密封腔、壓蓋都應該清洗干凈。

為減少摩擦阻力，軸上安裝機械密封的部位要薄薄地涂上一層油，以進行潤滑，考慮到橡膠O形圈的相溶性，若不宜用油，可涂肥皂水。浮裝式靜環不帶防轉銷的結構，不宜涂油，應干式裝入壓蓋。

（3）先將靜環與壓蓋一起裝在軸上，注意不要與軸相碰，然后將動環組件裝入。彈簧座或傳動座的緊定螺釘應分幾次均勻擰緊。

在未固定壓蓋之前，用手推補償環作軸向壓縮，松開后補償環能自動彈回無卡滯現象，然后將壓蓋螺拴均勻地鎖緊。

4.使用


（1）當輸送介質溫度偏高、過低、或含有雜質顆粒、易燃、易爆、有毒時，必須采取相應的阻封、沖洗、冷卻、過濾等措施。

（2）運轉前用手盤車，注意轉矩是否過大，有無擦碰及不正常的聲音。

（3）注意旋向，聯軸器是否對中，軸承部位的潤滑油加法是否適當，配管是否正確。

（4）運轉前首先將介質、冷卻水閥門打開，檢查密封腔內的氣體是否全排出，防止靜壓引起泄漏，然后開機運行。

（5）開車后工作是否正常穩定，有無因軸轉動引起的異常轉矩，以及異常響聲和過熱現象。
